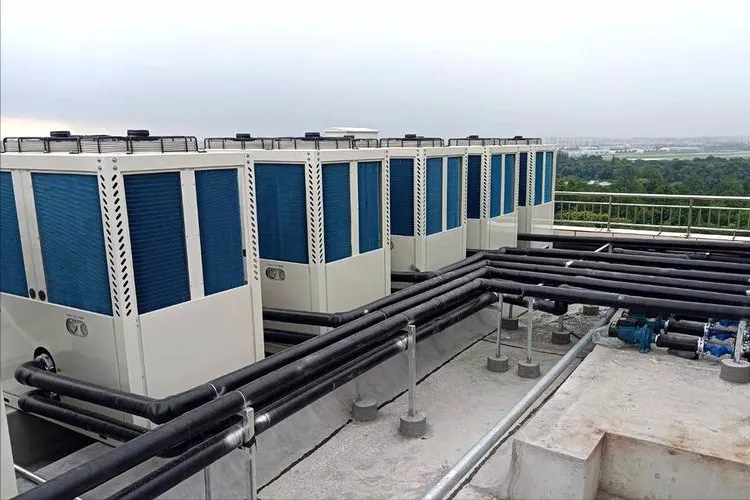

余热回收的热泵系统发展

现代生产生活中存在大量的用热需求，区域供暖、生活热水、工艺浓缩等等，甚至农产品干燥等流程也需要大量热能。工业生产往往还需要大量的蒸汽，蒸汽的产生也需要消耗大量热能。传统热能提供的方法主要通过化石燃料的燃烧或电加热，需要耗费巨大能量，燃料燃烧还造成了环境污染，而热泵技术则可以通过消耗少量的电能从低温热源中提取能量，以热泵工质为载体将热能温度升高并供给用户，因此热泵可以比传统的加热方法节约数倍的能量消耗。就余热回收式热泵而言，其主要利用生产生活中产生的废热形成低温热源，同时部分系统也采用空气、土壤、水源作为辅助低温热源，选取合适的热泵工质和循环系统，即可大幅度提升热能品质，并供给用户侧。

目前用于余热回收的热泵系统主要包括压缩式热泵和吸收式热泵，在包括热电和化工等行业的余热回收中扮演了重要角色。除此之外，基于特定场景的吸收式换热技术和热泵干燥技术的重要性也越来越明显，并在远距离供热和工农业干燥中发挥了重要作用。

压缩式热泵

蒸汽压缩式热泵系统是最常见的热泵系统之一，热泵工质在低温热源的加热下，发生蒸发相变，之后低温的热泵工质蒸汽进入压缩机，在压缩过程中增压升温，压缩机出口排出的高温高压热泵工质进入冷凝器相变放热，将蒸发、压缩中吸收的能量传递到高温侧。近年来兆瓦级的压缩式热泵在工业余热回收中取得了快速进展，下图所示的就是应用于某钢铁厂余热回收供暖的独立双系统热泵机组，在实现30℃以上的温度提升下可以保证系统COP在6以上，单机制热量达到了9 MW以上。

蒸汽压缩式热泵这个名词经常与工业热泵联系在一起，主要用于热供应过程的余热回收，也称之为高温热泵，这也是近年来压缩式热泵的研究热点。在实际应用中，由于存在热源温度较低，用热温度高等问题，常常要对热泵系统进行一些优化设计，由此形成了如喷射压缩式热泵、双级压缩等热泵系统。在循环以外，高温循环工质是压缩式高温热泵的“血液”，热泵工质往往从制冷剂中选取，同时制冷剂与润滑油混合后的热稳定性也是系统设计中需要重点考虑的因素，此外热泵工质需要具有与金属材料或其他化学材料良好的相容性，避免在运行过程中降解。下图就是以水蒸气为工质的超高温压缩式热泵（VHTHP），当系统温升为40℃时，此时冷凝温度为127℃，系统COP为4.2。

对高温热泵来说，目前的研究方向主要集中在新型制冷剂的开发和利用，系统循环形式的优化与系统供热温度的提升这几个方面。而为了实现如上目标，R1336mzz(Z)、R1233zd(E)或R718（水）等新工质的应用，抑或是大型离心式压缩机、螺杆式压缩机的开发都引起了学界和产业界的关注和研究。尽管高温热泵技术已经在许多工业和生活应用场景下开始发挥了作用，然而由于缺乏对工业用热的明确认识、低GWP环保制冷剂的匮乏以及相比与电力与化石燃料的较高的投入成本，高温热泵技术的推广仍然存在着许多困难。未来高温热泵领域的研究主要将集中在以下几个方面：高温换热器和压缩机的设计、高效热力循环构建和热泵系统部件材料优化。

热泵干燥技术

采用热泵进行余热回收所产生的热量不但可以用于供暖，还可以广泛应用于工农业生产中的干燥过程。干燥是以热的方式将水分从物料中脱除的过程，也是高耗能生产单元，在一些产品生产中，干燥过程所消耗的能量甚至占到生产总能耗的30%-70%，因此在保证物料干燥品质的前提下需要寻求降低能耗的方式十分重要。和传统干燥方式相比，热泵干燥具有很多优点，包括具有更高的能源利用效率以及受外部天气因素影响较小等，在与余热回收结合后可以达到进一步提升能效的目的。

目前热泵干燥系统多采用蒸汽压缩式的空气源热泵，其具有更广泛的适应性。根据实际应用需求将热泵干燥技术分为如下几类：除湿型、双热源型、半开式、密闭主机室型、多级串联型和水蒸气直接压缩型。为了实现更加节能和高效的热泵干燥，近年来该技术主要在以下方面取得了进展。

（1）结合多能互补的新思路开展研究工作，包括与太阳能、微波、余热和电热等的结合。与太阳能结合的主要特点是以太阳能为主，晚上利用热泵补热。与微波干燥结合的特点是干燥初期高湿阶段采用热泵，后期以微波为主进行干燥以降低干燥时间。与蒸汽、电热耦合主要是在热泵达不到的80ºC以上的高温升温阶段使用。

（2）结合干燥工艺开展相关研究工作，围绕热泵特点开发不同的干燥工艺设备。相关研究非常多，农业方面包括烟叶、玫瑰花、红枣、山药等都已得到一定的应用，最大宗是南方稻谷干燥开始大量采用热泵，东北的热泵玉米干燥技术也在发展。工业方面包括污泥、挂面、蚊香、木材、树脂等的热泵烘干技术也在逐渐展开。当前，传统工业干燥的废气排放愈来愈严格，白烟和异味的控制成为重点，采用热泵干燥有可达到近零排放的要求，会有很大的发展空间。

（3）结合具体干燥物料对象的不同，有针对性的开展新技术、新装备的开发，这对热泵干燥技术应用领域的不断开拓有重要的意义。南方由于四季温度较高，空调制热模式的热泵干燥技术得到了快速的发展；但对于北方地区冬季低温的特定情况，国内开发了密闭主机室配合低温空气源热泵和相变材料蓄热的新思路，系统操作简单易行，得到了一定的发展推广。针对东北冬季粮食干燥的特点，国内开发了综合多级串联除湿、梯级加热及热管回热的完整方案，表明在冬季严寒条件下可以得到高于南方环境条件下的热泵干燥效率。

在核心技术开发方面，主要包含三部分。一是热泵干燥专用压缩机的开发，这一工作需要在普通压缩机的基础上推进；二是热泵干燥专用制冷剂的开发，由于用量不大，目前标准很不统一；三是热泵蒸发器的开发，特别是结合含尘含冷凝水的换热过程，其结构优化和长期稳定性都很重要。
