工段高温热泵余热回收改造实施方案

一、现有涂布烘干工艺流程与温度管控现状

四川某锂电制造企业，拥有多条动力电池正负极涂布生产线，正极铝箔涂布后进入多段式密闭烘箱，分6‑7段梯度烘干，挥发NMP溶剂；负极铜箔石墨浆料同步完成烘干，后续进入辊压、分切、卷绕工序。 工艺硬性温度指标：正极烘箱分段温度88‑128℃，负极73‑108℃；烘箱实际排风温度70‑98℃，排风介质含有NMP溶剂蒸汽、极片细微粉尘。 原有供热模式：天然气燃烧为主，搭配电辅热补热，持续加热新风送入烘箱，高温含余热排风直接输送至后端NMP回收+废气处理设备。涂布烘干工段能耗占到全厂生产总能耗58%‑64%，烘干工段全年能耗1650万元。

工艺改造红线：本项目采用旁路增量改造，不改动烘箱内部风道、原有温控逻辑，完整保留天然气、电辅热系统作为备用热源。热泵故障、检修工况下，电动风阀一键切换回原有供热模式，保障产线连续生产，杜绝极片掉粉、开裂、溶剂残留超标，不影响电芯良率。

二、高温空气能热泵余热回收系统原理、设备配置与落地功效

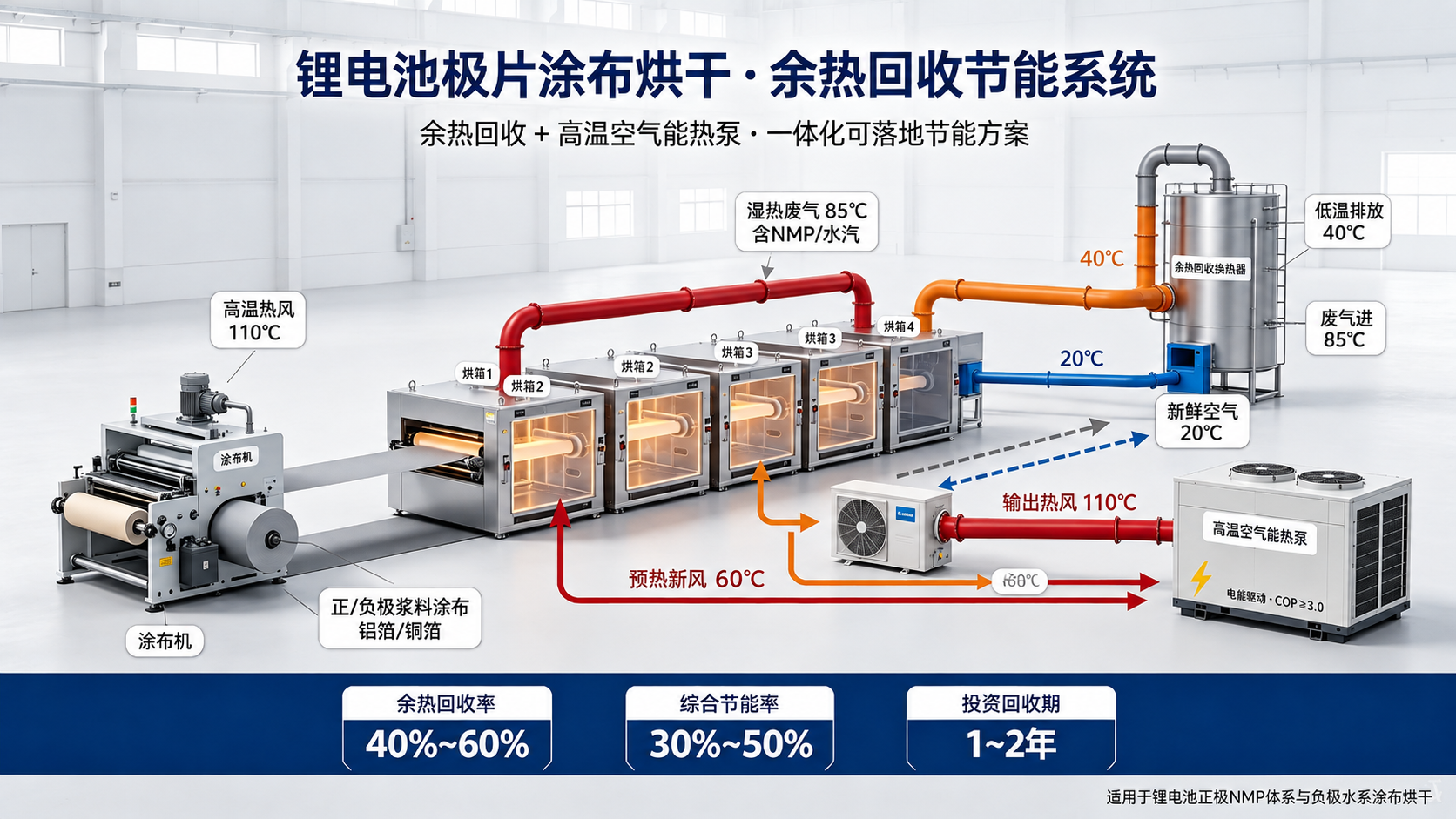

系统核心逻辑：不直接制造热量，回收烘箱排出废热，通过复叠热泵压缩机提升热量品位，产出合格高温热风回供给涂布烘箱。 完整工艺链路： 烘箱高温排风引出 → 多级PTFE前置过滤除尘单元（拦截极片粉尘、浆料气溶胶）→高温热泵蒸发器吸收排风余热 → 复叠压缩机做功提质，产出88‑128℃可控高温热风 → 热风送回涂布烘箱作为主供热源 → 换热降温后的排风，继续送入原有NMP回收及废气处理系统。

主要成套设备包含：前置过滤除尘装置、防爆型高温复叠热泵主机、耐高温防腐304不锈钢风管、电动旁路切换风阀、耐高温耐溶剂软接、PLC联动自控系统、高温送风风机、减震底座。 系统落地实际功效： 1、回收废热循环利用，大幅降低天然气、电辅热的运行时长，综合制热COP可达3.5‑4.6； 2、热风输出温度控制精度±2℃，完全匹配锂电涂布梯度烘干工艺； 3、排风提前降温，降低后端NMP冷凝回收、废气处理设备热负荷，减少环保设备运维能耗； 4、PLC与原有涂布烘箱通讯联动，跟随产线速度、烘箱设定温度自动调节热泵输出功率，适配满产、降速、待机多种工况。

三、四川地区工厂实际案例测算

当地能源参考：四川大工业综合电价0.53元/kWh，工业天然气2.8元/m³。 改造前：涂布烘干工段年能耗成本1650万元，全部依靠天然气+电辅热补热，烘箱高温余热直接排放，能源浪费突出。

实施改造：新增一整套高温空气能余热回收热泵成套系统，对接烘箱排风余热，提质后的高温热风供给烘箱，原有供热系统作为备用热源。

改造后运行数据： 烘干工段年能耗成本降至770万元，每年直接节约能耗费用880万元； 项目静态投资回收期约12.2个月。

附加落地收益： 1、降低NMP回收设备制冷负荷，减少冷媒、滤芯耗材的更换成本； 2、削减工厂碳排放总量，满足绿色工厂、下游客户供应链低碳审核要求，提升供应商评分； 3、采用分段施工模式，利用工厂年度停机检修窗口期进场安装调试，最大程度减少对生产交付的影响。

四、项目落地实施步骤与行动建议

该方案不是通用标准化产品，正式实施前必须完成现场勘测确认关键条件：烘箱实际排风风量、排风温度、现有供热配置、厂区配电容量、设备摆放场地、防爆区域等级。 标准落地实施流程： ①现场勘测采集产线真实运行工况数据；②出具定制化设备选型与能耗测算报告；③企业内部方案评审立项；④停机窗口期进场管路、设备安装；⑤新旧系统联动调试、风阀切换可靠性测试；⑥72小时满负荷工艺验证，检测极片良率、溶剂残留指标无异常，正式投入商业化运行。

当前锂电行业市场竞争激烈，降本是企业生存核心抓手。本技改不颠覆原有成熟生产工艺，依靠短回收期实现稳定现金流收益。建议尽快安排现场实地勘测，输出专属项目测算报告，评估本企业产线改造可行性。
