NMP废气余热回收节能改造

NMP系统废热、NMP废气余热回收热泵节能改造实施方案

实施单位：领路人实业（深圳）有限公司

官网：www.llrsz.com

企业实力背书：深耕工业节能设备制造18年，专业提供工厂全套节能技术解决方案，拥有50多项国家发明专利，300余人专业技术服务团队，累计服务3000+实体工厂。全国5大售后服务网点全覆盖，快速响应、落地无忧，可预约实地参观已投产实体案例客户。

一、NMP废气回收工艺流程、温度控制及行业痛点

在锂电池正极涂布生产中，N甲基吡咯烷酮（NMP）作为正极浆料核心溶剂，随烘箱热风挥发形成高浓度有机废气，企业普遍配置沸石转轮吸附冷凝回收系统，实现溶剂回收与废气治理。

完整工艺流程：正极涂布烘箱排出含NMP高温废气→前置除尘过滤→沸石转轮吸附浓缩→高温脱附再生→高浓度NMP混合气冷凝液化→NMP粗液收集精馏提纯，提纯后的NMP回用于浆料配制，尾气达标排放。

整套系统存在两段高耗能环节：一是涂布烘箱新风补热；二是沸石转轮脱附再生需要130150℃高温热源，传统大多依靠天然气、蒸汽、电加热提供再生热源；冷凝工段会产生大量中低温废热，该部分热量以往直接通过冷却水向外界散失，热量完全浪费。

关键工艺温度管控：涂布烘箱排风85110℃；转轮脱附再生温度130145℃；冷凝换热后废热介质温度6282℃；整套系统属于防爆高危工况，介质含有NMP有机溶剂，设备、风管、电气元器件均需要满足防爆防腐要求。

湖北地区多数锂电工厂，NMP回收+涂布烘干整套工段能耗占全厂工艺能耗45%55%，原有设备只关注溶剂回收率，忽视冷凝、排风侧大量废热，蒸汽与天然气消耗居高不下。

工艺改造红线：本项目采用旁路增量改造，不改动原有NMP转轮、冷凝、精馏核心设备，不改变原有溶剂回收工艺参数。保留原有天然气/蒸汽加热系统作为备用，热泵故障、检修时一键切换原有热源，保障NMP回收率、废气达标排放不受任何影响，不影响电芯生产良率。

二、余热利用结合高温空气能热泵回收系统，原理、功效及应用场景

本方案区别普通涂布烘干改造，同时回收NMP冷凝侧废热与涂布烘箱排风余热，通过防爆高温复叠热泵，把低品位废热提质，产出高温热风/高温热水，供给沸石转轮脱附再生、涂布烘箱新风预热，实现一套系统两处用热，这是本方案核心创新点。

完整工艺链路：

NMP冷凝循环冷却水余热+涂布烘箱排风余热双热源采集 → 防爆前置过滤单元，拦截极片粉尘、NMP气溶胶 → 热量导入高温复叠热泵蒸发器吸收废热 → 复叠压缩机做功提升热量品位 → 产出125145℃高温工艺热源 → 供给沸石转轮脱附再生，多余热量回供涂布烘箱新风预热；换热降温后的介质返回原有NMP冷凝与废气处理流程，不破坏原有回收逻辑。

系统落地核心功效：

1、综合制热COP可达3.24.3，直接替代大量蒸汽、天然气加热负荷，把原本要被冷却水带走的废热重新利用，从源头降低化石能源消耗；

2、热源输出温度稳定可控±2.5℃，满足沸石转轮高温脱附的严苛温度要求，保障NMP溶剂回收率不下降；

3、降低冷却塔散热负荷，减少循环冷却水系统水泵、风机耗电；

4、PLC与原有NMP回收系统联动，跟随转轮运行周期、烘箱工况动态调节热泵输出功率，适配满产、待机、检修全工况；

5、全套电气、管路做防爆防腐设计，适配锂电车间NMP有机溶剂高危工况；设置完整旁路联锁，故障自动切回原有热源，生产连续不中断。

主要应用行业与场景：动力电池、储能电池、消费锂电池正极产线NMP废气回收系统改造；也可延伸应用于NMP精馏塔再沸器辅助加热、涂布烘箱新风预热。

三、湖北地区工厂案例分析（贴合湖北本地能源价格）

当地能源参考：湖北大工业综合电价0.62元/kWh，工业天然气3.65元/m³。

项目概况：湖北某锂电制造企业，多条正极涂布生产线，配套完整沸石转轮NMP回收系统，原有转轮脱附、烘箱补热依靠天然气+蒸汽。

改造前：NMP回收及涂布烘干工段年能耗总成本900万元，其中NMP系统相关能耗600万元，冷凝废热全部由冷却塔散失，能源浪费严重。

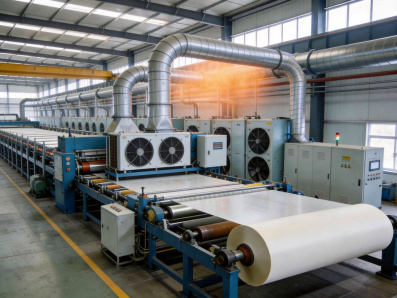

实施改造：加装领路人防爆高温空气能余热回收热泵成套系统，采集NMP冷凝废热与烘箱排风余热，提质后的高温热源供给转轮脱附再生及烘箱新风预热，原有天然气、蒸汽系统完整保留作为备用热源。
