印染厂项目案例

江苏某大型印染集团，每天有大量的热水需求，通时又会有海量的废热污水排放，造成了严重的浪费。这个污水节能项目是：污水每小时流量1500吨，废水需要从65度降到55度。甲方的节能方案是计划把工艺水从45度升温到90度，以达到工艺需求。通过我司技术人员现场勘查，与甲方的多轮探讨，最终决定给该印染集团提供21台2000KW污水源热泵，解决生产工艺热能需求。

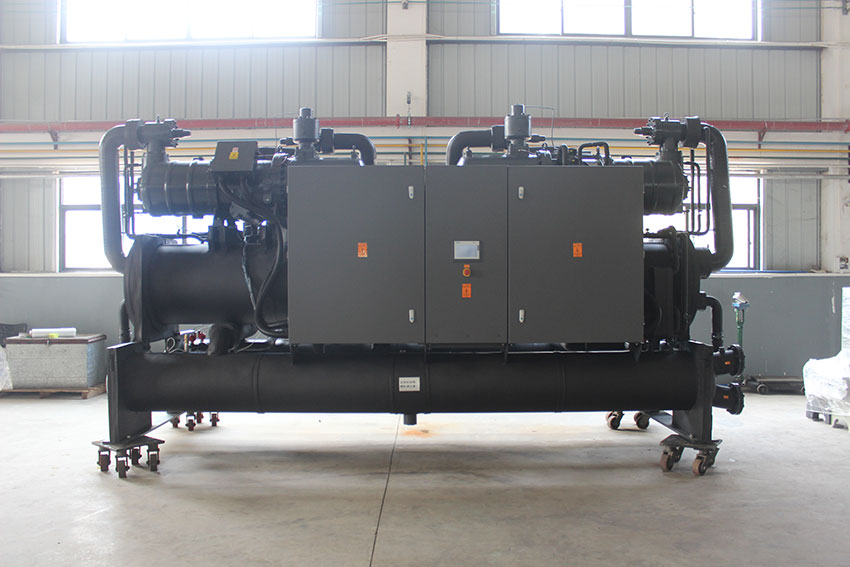

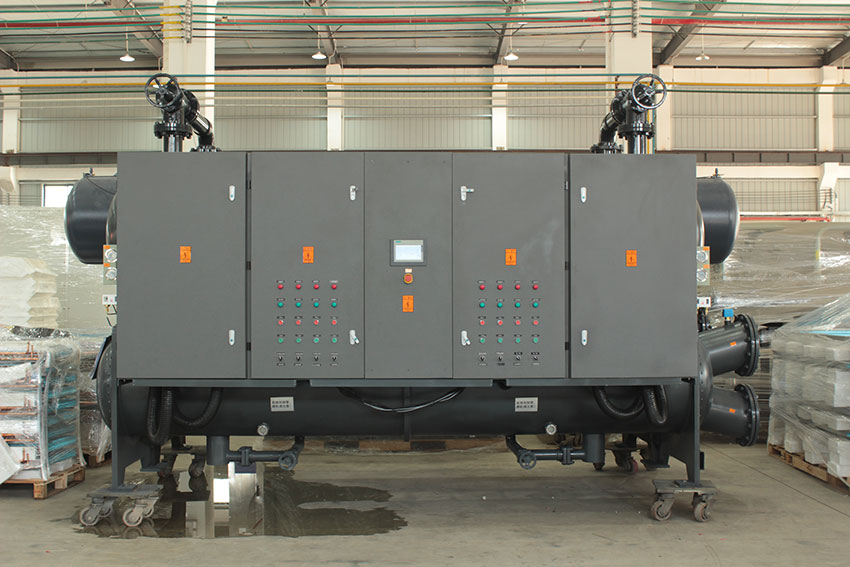

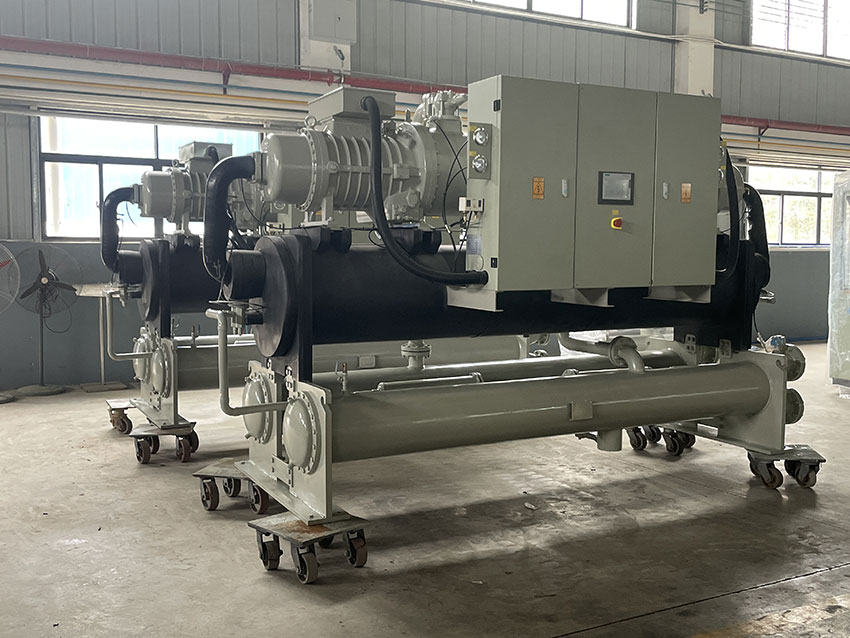

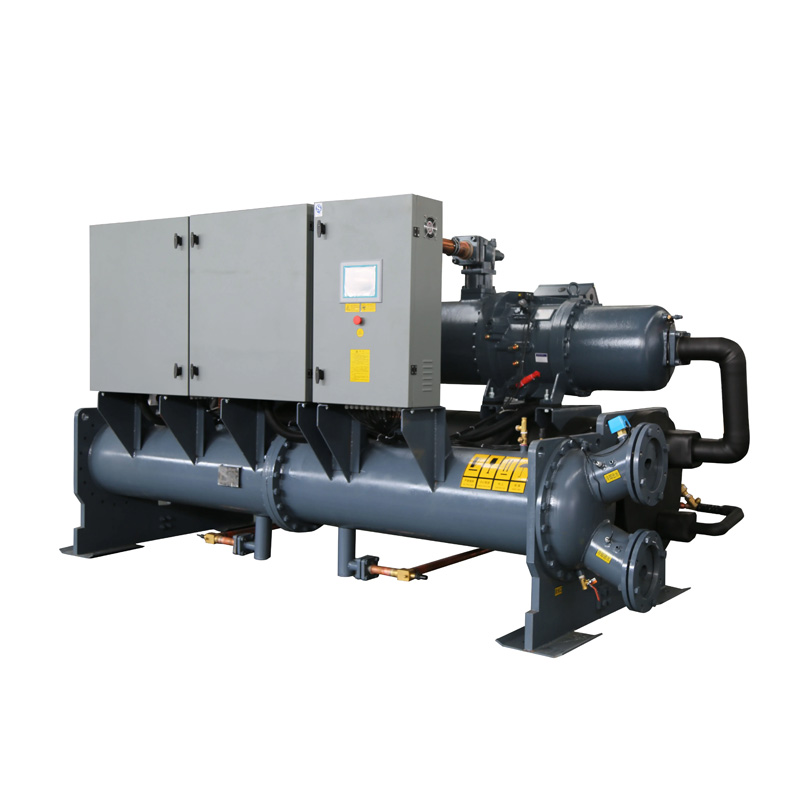

螺杆式高温水源热泵机组技术参数
型号～Model		LLR-RG2000FLS/T
额定工况	制热量 kW	2000
	输入功率 kW	380
机组运行电流 A		650
电源		380V～/3相/50Hz
保护装置		逆相保护、缺相保护、过流保护、排气温度保护、高低压保护、低温保护、水流保护
制冷剂		R245fa
压缩机台数		2
制冷回路		2
能量控制 %		0，25,37.5,50,62.5,75,87.5,100
冷凝器（热水侧）	类型	壳管式
	水侧最高承压MPa	1
	进出口管径inch	10"
	热水流量m³/h（80℃-90℃）	172.0
	热水产量m3/h（45℃-90℃）	38.2
	水压降kPa	76
蒸发器（冷水侧）	类型	壳管式
	水侧最高承压MPa	1
	进出口管径inch	8″
	水流量m³/h	139.2
	水压降kPa	78
运转噪音dB(A)		≤85
整机重量（kg）		9600
运行重量（kg）		11000
参考尺寸（LWH)		560024002850
注：以上数据测试工况为：
1、名义制热工况：蒸发器进出水温度65℃/55℃，冷凝器进出水温度80℃/90℃；
2、规格参数及外形尺寸因产品改良会有所变动，恕不另行通知。

螺杆式水源高温热泵机组配置表
名称		规格	品牌
制冷系统	压缩机	RC	Hanbell台湾汉钟
	壳管换热器	ZL	浙江英谷
	板换式经济器	RT	广州迪伊基/江门东联
	油冷	TL	浙江英谷
	膨胀阀	TRAE	美国艾默生/丹佛斯
	过滤器	WINO	广州威诺
	过滤芯	4490A	卡斯托
电器系统	控制器	S7-200	西门子
	触摸屏	7寸	西门子
	温度传感器	NTC	中国华工高理
	相序控制器	RC	邦普
	接触器	GMC	LG
	热继电器	GTH	LG
	中间继电器	RXM2AB2BD	施耐德Schneider
	电缆导线	双层绝缘	广东珠江
	液路电磁阀	FDF	上海恒温/艾默生
系统保护装置	高低压力控制器	P830	广州威诺
系统保护装置	水流开关	LKB	上海靠博
其他	橡塑保温板	厚度≥20mm	华美
其他	整体喷漆	欧亚灰	广东欧亚
注：由于采购或生产周期原因，部分零配件可能采用表格所列品牌外的产品，但不低于表中所列的品牌级别。
