湖南长沙一个化工厂废液蒸发项目，利用水源热泵给该项目加热，为客户带来了巨大的经济效益。
项目内容：预热部分为1254000KJ(此部分回水温度可以为30°C）。蒸发部分为1962246KJ（此部分回水温度可为85°C ）。一处余热为50°C热水50T/H。另一条生产线的余热55°C热水40T/H。

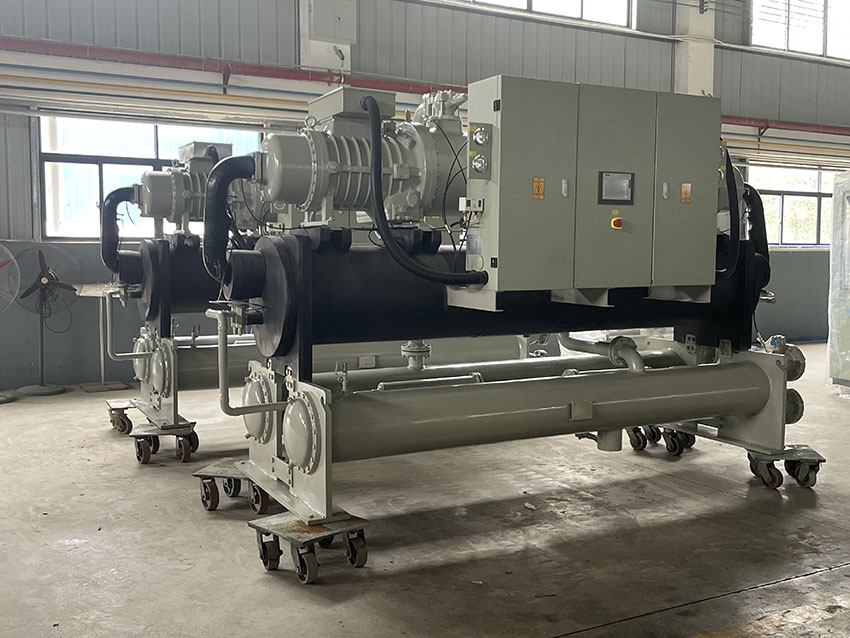

我司根据客户工艺需求，利用余热结合我司950KW水源热泵制造95度热水，回水温度85度。综合能效：3.355
螺杆式水源高温热泵机组技术参数 | |||
型号odel | LLR-RG950FLS/T | ||
名义制热量 | ×1000kcal/h | 819.58 | |
KW | 953 | ||
输入功率 | KW | 284 | |
电源 | 380V～/3相/50Hz | ||
保护装置 | 逆相保护、缺相保护、过流保护、排气温度保护、高低压保护、低温保护、水流保护 | ||
制冷剂 | R245fa | ||
压缩机台数 | 2 | ||
制冷回路 | 2 | ||
能量控制 % | 0，12.5，25，37.5，50，62.5，75,87.5，100 | ||
冷水换热器 | 类型 | 壳管式 | |
水侧最高承压MPa | 1 | ||
进出口管径inch | 6″ | ||
冷水 | 进/出水温度℃ | 50/43 | |
水流量m³/h | 82.2 | ||
水压降KPa | ≤72 | ||
热水换热器 | 类型 | 壳管式 | |
水侧最高承压MPa | 1 | ||
进出口管径inch | 6″ | ||
热水 | 进/出水温度℃ | 85/95 | |
热水流量m³/h | 81.9 | ||
水压降KPa | ≤74 | ||
运转噪音dB(A) | ≤82 | ||
整机重量（kg） | 6800 | ||
机组尺寸（L*W*H) | 4600*1800*2350 | ||
注：以上数据测试工况为： | |||
1.名义制热量基准：水源侧进出水温度50℃/43℃，热水进出水温度85/95℃； | |||
2.规格参数及外形尺寸因产品改良会有所变动，恕不另行通知。 | |||
螺杆式水源高温热泵机组配置表 | |||
名 称 | 规格 | 品牌 | |
制冷系统 | 压缩机 | RC2 | Hanbell台湾汉钟 |
壳管换热器 | ZL | 深圳创优/捷邦 | |
板换式经济器 | RT | 广州迪伊基/江门东联 | |
膨胀阀 | TRAE | 上海恒温/艾默生 | |
过滤器 | WINO | 广州威诺 | |
过滤芯 | 4490A | 卡斯托 | |
冷媒 | R134a | 巨化 | |
电器系统 | 控制器 | LY | 德麦 |
触摸屏 | DM | 德麦 | |
温度传感器 | NTC | 中国华工高理 | |
相序控制器 | RC | 邦普 | |
接触器 | GMC | LG | |
热继电器 | GTH | LG | |
中间继电器 | RXM2AB2BD | 施耐德Schneider | |
电缆导线 | 双层绝缘 | 广东珠江 | |
液路电磁阀 | FDF | 上海恒温/艾默生 | |
系统保护装置 | 高低压力控制器 | P830 | 广州威诺 |
水流开关 | LKB | 上海靠博 | |
其他 | 橡塑保温板 | 厚度≥20mm | 华美 |
整体喷漆 | 欧亚灰 | 广东欧亚 | |
注：由于采购或生产周期原因，部分零配件可能采用表格所列品牌外的产品，但不低于表中所列的品牌级别。 | |||
